Informazioni di Base.
Model No.
SL-36
Applicazione
Metallo
processo di utilizzo
Il taglio dei metalli Macchine utensili CNC
Metodo Movimento
controllo lineare, controllo del contorno
Metodo di controllo
Controllo ad anello chiuso
Controllo Numerico
CNC / MNC
Lavorazione di precisione
0.01~0.02(mm), 0.09~0.1(mm)
Prestazioni Classificazione
Economiche CNC Macchine Utensili
Certificazione
CE, RoHS, ISO 9001
Stato
Nuovo
lunghezza max. pezzo
230 mm
cono estremità mandrino
A2-4
velocità
4000 giri/min
alimentazione motore mandrino
servomotore da 3 kw
tipo di pinza
collare idraulico
asse z
230 mm
asse x.
600 mm
tipo di guida
asta con vite a ricircolo di sfere taiwan da 25 mm
asse z/x.
fino a 20 m/min
attrezzo tipo di gruppo

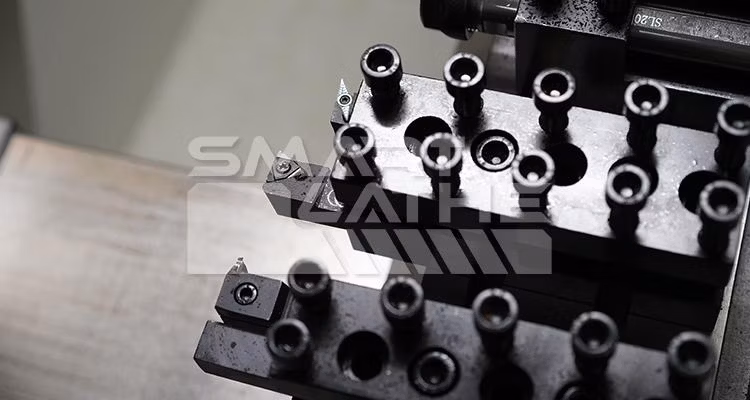

portautensili a 5 piste
diametro esterno del codolo dell′utensile di taglio
16 mm*16 mm
potenza totale
5 kw
tensione
380 v c.a. 50 hz
peso
1800 kg
dimensioni (l/w/h)
1750 mm*1350 mm*1800 mm
Pacchetto di Trasporto
schiuma di polietilene e scatola di cartone di legno, se necessario
Specifiche
1750 mm x 1350 mm x 1800 mm
Origine
Repubblica Popolare Cinese
Codice SA
8458110090
Capacità di Produzione
50000 pezzi/anno
Descrizione del Prodotto
Tornio a controllo sinttec a torretta multiposizioni a basso costo a letto inclinato CNC con mandrino ad alta velocità con 4, 000 giri/min per lavorazione metallurgica (SL-36)
Descrizione del prodotto
SL-36 è dotato di un mandrino ad alta velocità da 4,000 giri/min, che fornisce una potenza di uscita di 4 HP per la lavorazione di carichi pesanti. Grazie a un ampio involucro di lavoro con ampia corsa X/Z, può essere configurato con un'ampia varietà di utensili, come dispositivi di utensili con tensione laterale, asse Y per scanalature, foratura e tagli radiali sul diametro esterno. Torretta multiposizioni, fresatrice poligonale per zigrinatura, filettatura e fresatura frontale sulla superficie terminale. Caratteristiche

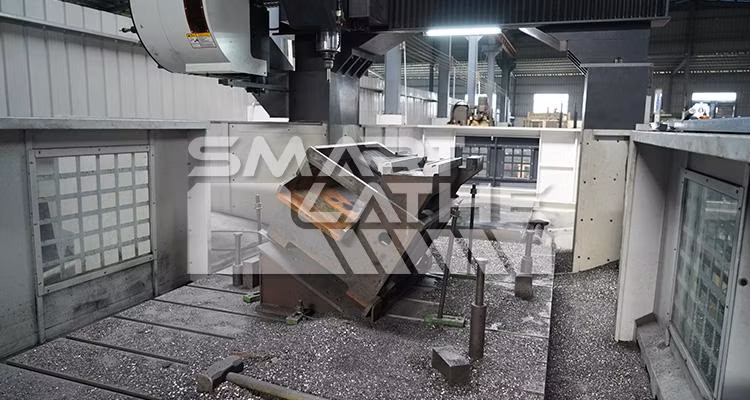

| Struttura del corpo ad alta rigidità, la base del tornio viene analizzata in FEM per garantire la superbe rigidità e stabilità del tornio. | Il design inclinato brevettato aumenta la corsa dell'asse X a 600 mm e l'asse Z a 230 mm, ottimizzando le dimensioni e la stabilità del tornio. |
| Le funzioni di tornitura, foratura, maschiatura e contornatura possono ridurre il ciclo di lavorazione e migliorare l'efficienza della produzione. | Il mandrino principale è dotato di funzione asse C, alta velocità, alta precisione e vibrazioni ridotte che possono rendere preciso il pezzo. Ciascun gruppo cuscinetto fusello è stato testato per il bilanciamento dinamico prima dell'installazione per garantire una stabilità di funzionamento ad alta velocità. |

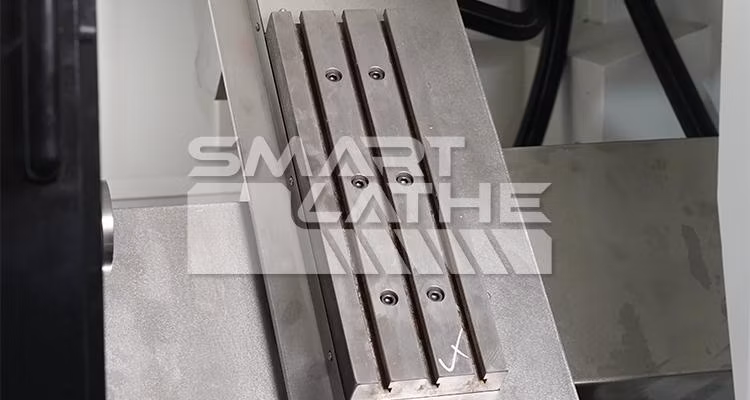

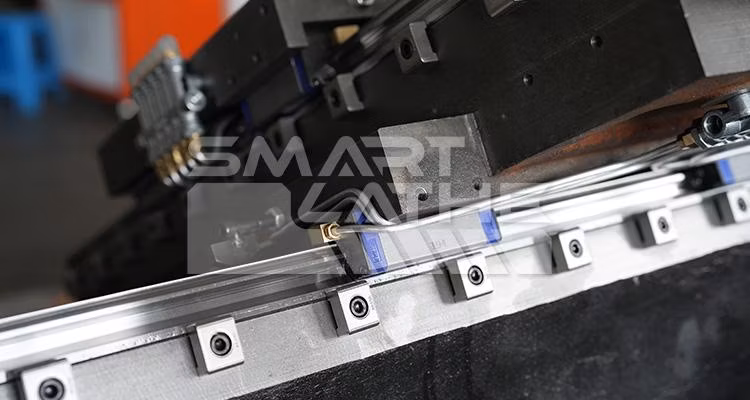

| Dotato di guida per asta con vite a ricircolo di sfere da 25 mm Taiwan e guida lineare da 25 mm per garantire un movimento preciso e a bassa vibrazione del carrello portautensili. | Equipaggiamenti con sistema di lubrificazione automatica per garantire che il sistema di trasmissione sia regolare e di lunga durata. |

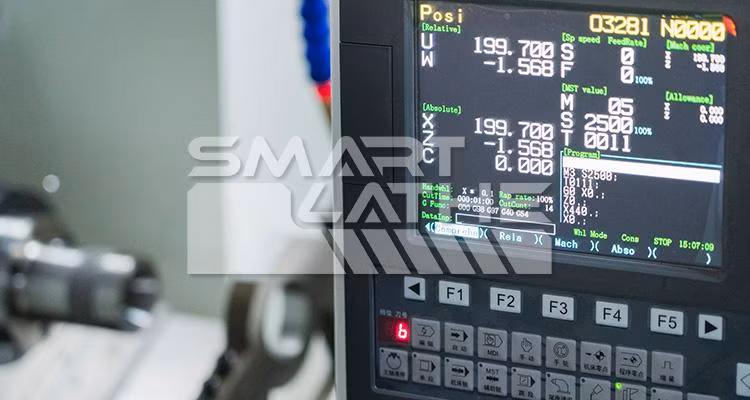

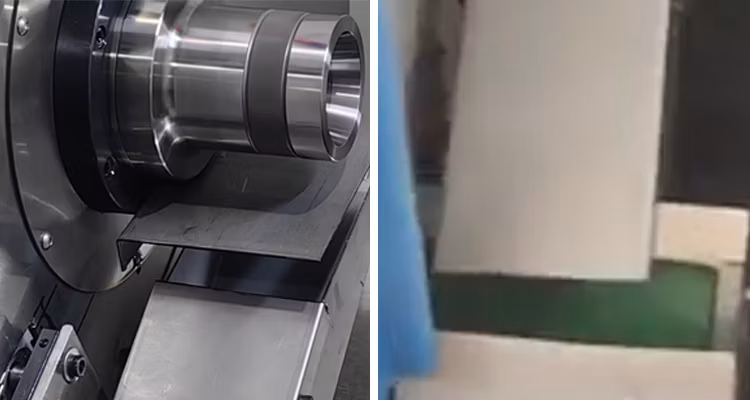

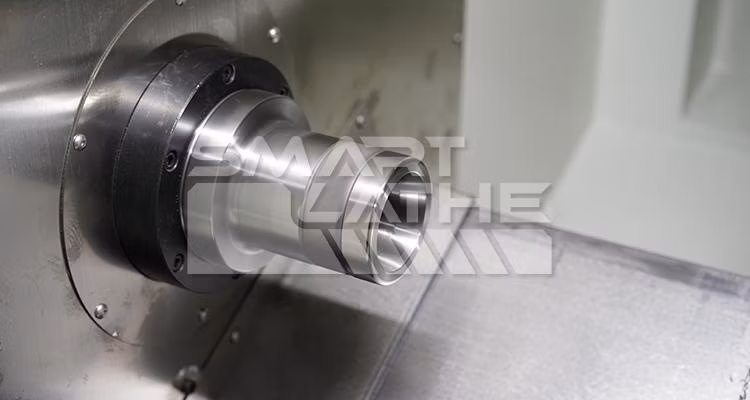

| Il robusto mandrino idraulico a pinza può contenere barre fino a φ35mm e pezzi singoli fino a φ280mm. | Il sistema CNC SmartBrain collabora con parti elettriche di qualità per garantire il funzionamento e l'uso durevole. |
Configurazione standard
| Paraspruzzi completamente racchiuso con tetto superiore | Servomotore con alberino DA 3 KW | Protezioni telescopiche per assi X/Z |
| Velocità mandrino 4000 giri/min, A2-4 | Impianto di lubrificazione automatico | Impianto di raffreddamento |
| Simulazione CNC | Impianto idraulico | Serbatoio del liquido di raffreddamento |
| Separatore dell'olio | Lampada da lavoro a LED | Volantino elettronico (MPG) |
| Pistola di raffreddamento | Toolbox e manuali utente | Il portautensili (5 set) |
| Pinza (1 set) | Asse C. |
Applicazioni
Competente nella gestione del processo di tornitura con ottone, bronzo, alluminio, acciaio, acciaio inossidabile, e plastica rigida con barre di diametro fino a φ35 mm o pezzi singoli fino a φ280mm.
Accessori opzionali
| Dispositivo di frenatura a disco | Alimentatore barra olio | Segui il resto |
| Mandrino idraulico a 3 ganasce Con ganasce morbide | Dispositivo Live Tool (Albero singolo o doppio) | Rotazione poligonale |
| Collettore nebbia d'olio | Catcher di parti | Alimentatore barra di servo |
FAQ
1: Come posso scegliere le macchine?
R: Per la selezione del modello, inviateci il disegno della parte rotante, il nostro tecnico la valuterà e fornirà la configurazione adatta del tornio CNC per le vostre esigenze.
2: Quali sono i prodotti principali della vostra azienda?
R: SmartLathe ha concentrato tutte le sue risorse per sviluppare con successo la serie SL di torni a letto inclinato CNC, inclusi SL-07, SL-25, SL-36, SL-46, e le macchine tornitrici CNC per aiutare i nostri clienti nel campo della prototipazione, del business entry-level e dell'artigiano con un budget di bootstrap.
3: Dove si trova la nostra fabbrica? Come posso visitare il sito?
R: La nostra fabbrica si trova a Foshan City, provincia di Guangdong, 528300 Cina. Siete i benvenuti a visitare la nostra fabbrica.
4: Quali sono le condizioni di permuta e pagamento?
R: FOB, cfr e CIF sono tutti accettabili. T/T,30% pagamento iniziale all'ordine,70% saldo prima della spedizione; irrevocabile LC a vista.
5: Cos'è il MOQ?
A: 1 set. Se ordini di più, ti offriremo un prezzo migliore.
6. Qual è il tempo di consegna?
R: La serie completa di modelli standard è disponibile a stock. Per un personalizzato, dipende.
7. Hai dei certificati?
R: Sì, la nostra macchina è conforme alla CE e la nostra fabbrica è accreditata ISO 9001.
8. Qual è il periodo di garanzia?
R: Il periodo di garanzia è generalmente di 13 mesi dopo la data B/L.
9. Installazione della macchina.
R: SmartLaththe potrebbe assegnare il tecnico al luogo di installazione in loco, se richiesto dall'acquirente.
10. Supporto tecnico
R: La risposta tecnica è disponibile entro 12 ore, mentre la soluzione per la risoluzione dei problemi è fornita entro 48 ore.
11. Demo e test
R: SmartLatthe ha realizzato un centro di formazione per i clienti e i dipendenti per studiare il funzionamento della macchina. Siete invitati a visitare la nostra fabbrica in qualsiasi momento per la demo delle macchine. Inoltre, potremmo fare una dimostrazione in base al disegno delle parti tornite.
